【端面版】特注プレキャスト製品で現場課題を解決！

カルバート Locacon（ロカコン）
20260807-8
製品名
施工場所 中野市上今井　県道三水中野線
発注者 北陸地方整備局　千曲川河川事務所

現場概要

長野県中野市で遊水地周囲堤工事が行われています。遊水地とするために道路下の暗渠を止水する必要が生じました。
当初の現場打ちコンクリート工法では暗渠内の型枠脱型が困難なため、特注端面版を製作・採用することで施工性を改善しました。



製品情報

  • ボックスカルバート端面版　16枚
    幅：2320mm　高さ：2360mm　厚さ：180mm

  • アーチカルバート端面版　2枚
    幅：2440mm　高さ：2490mm　厚さ：180mm



現場の課題

  • 当初計画されていた現場打ちコンクリートでは、生コン打設後に暗渠内の型枠を取り外すのが困難



プレキャスト製端面版の採用で実現できたこと

  • 施工業者様と協議し、特注でプレキャスト製品を製造。脱型時の課題を解決できた
  • 設置は、既設構造物とボルト固定・生コン不使用となるため施工性の向上にもつながった
  • 端面版は低炭素型コンクリート「Locacon（ロカコン）」を用い、環境に配慮した製品を提供できた

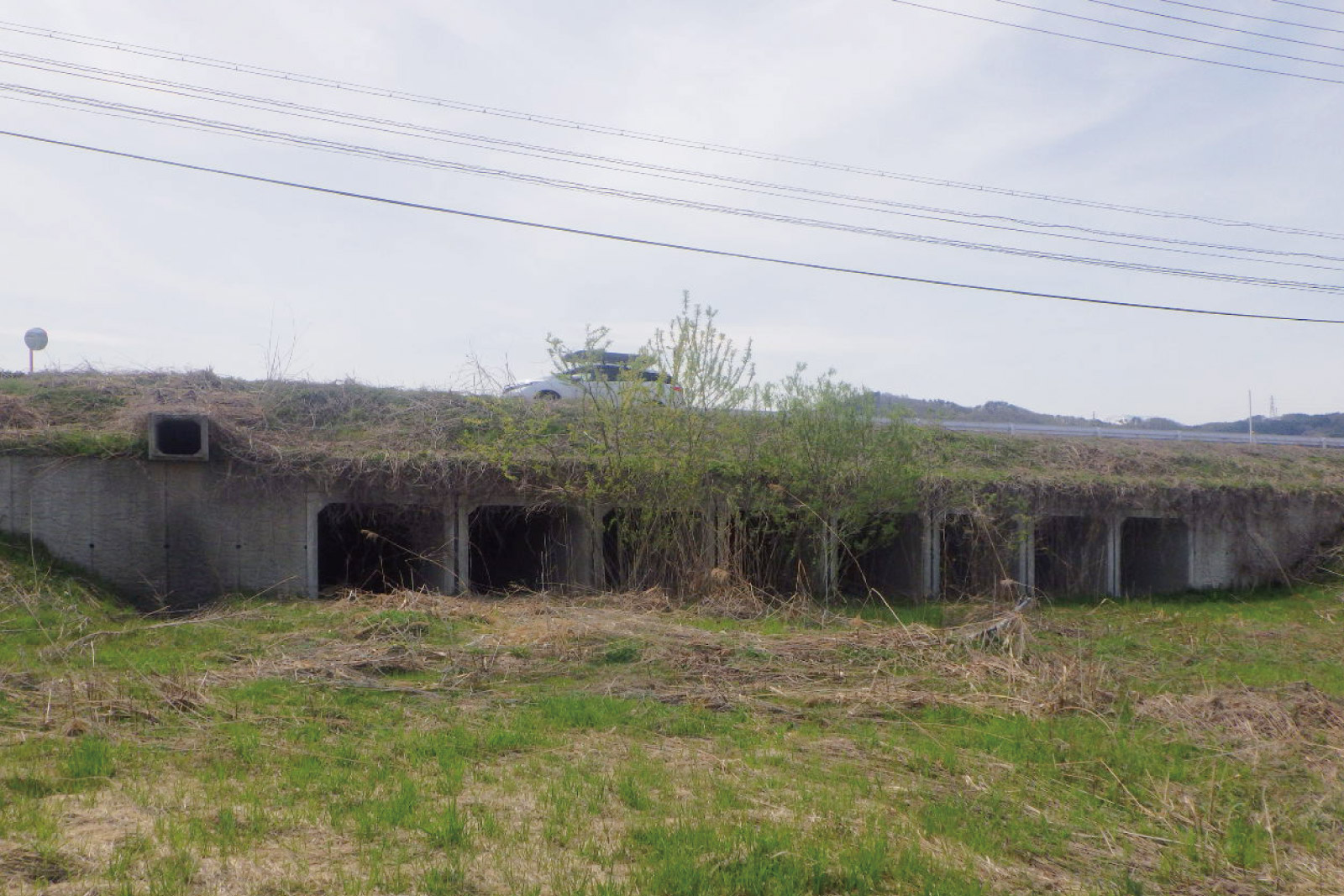

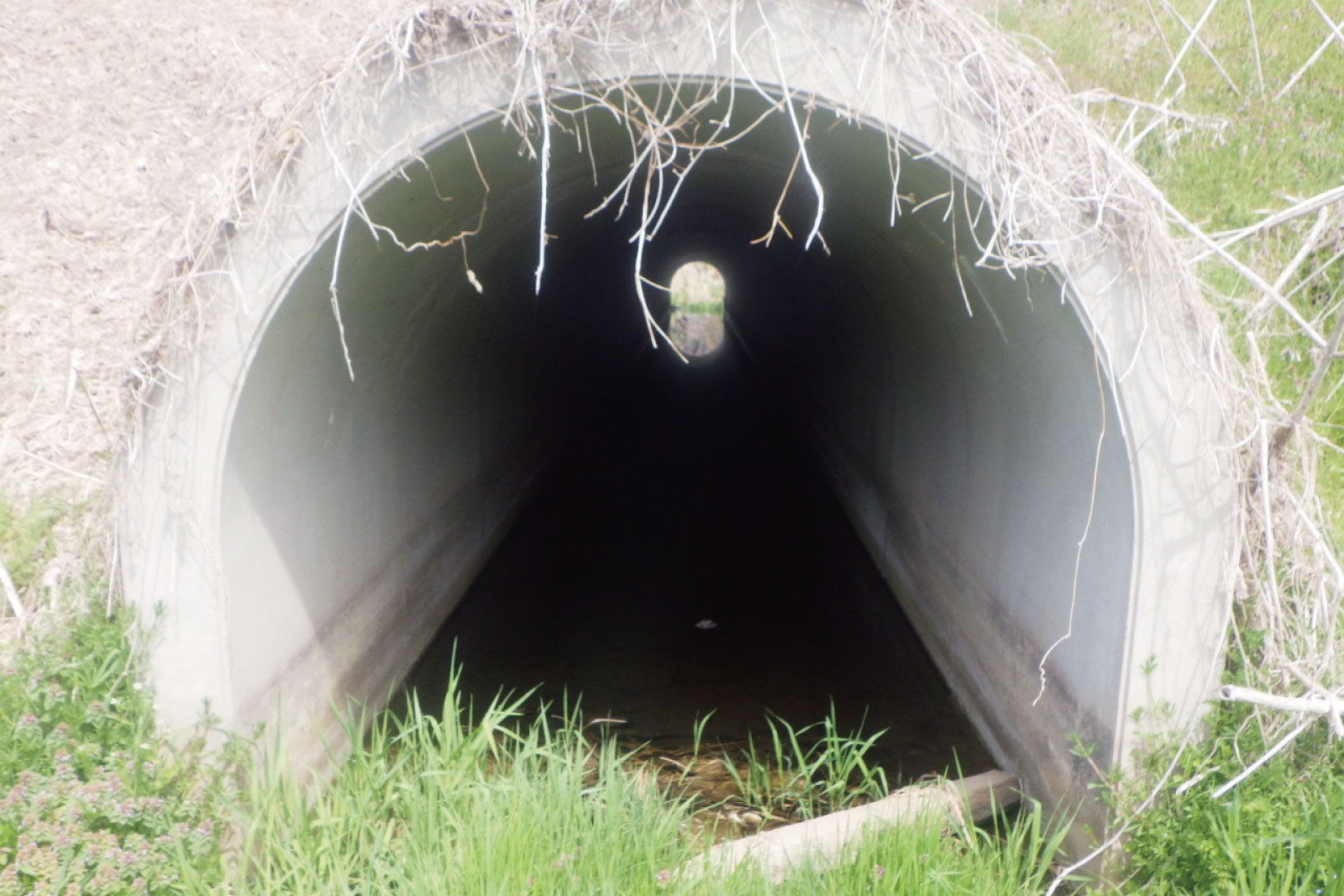

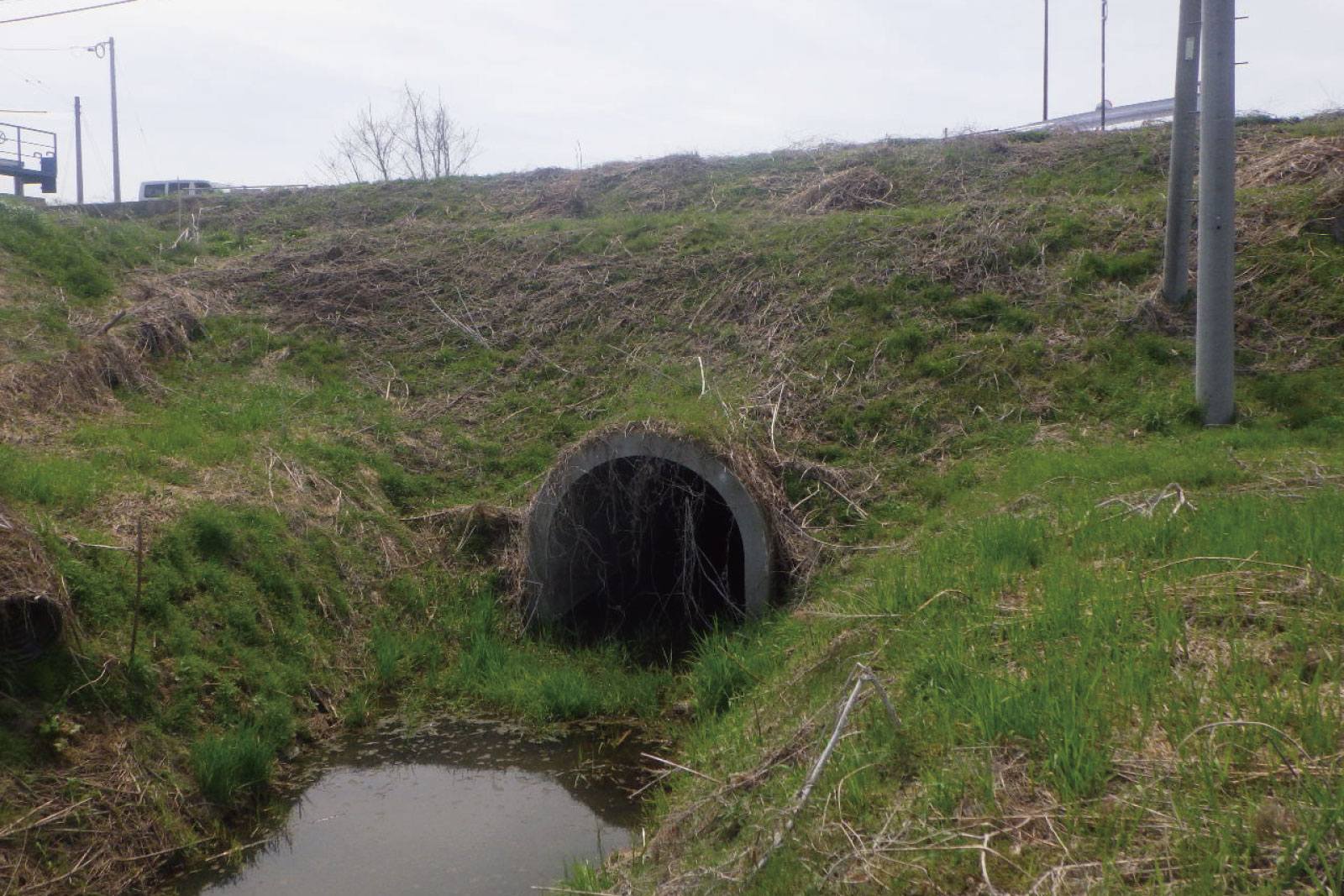

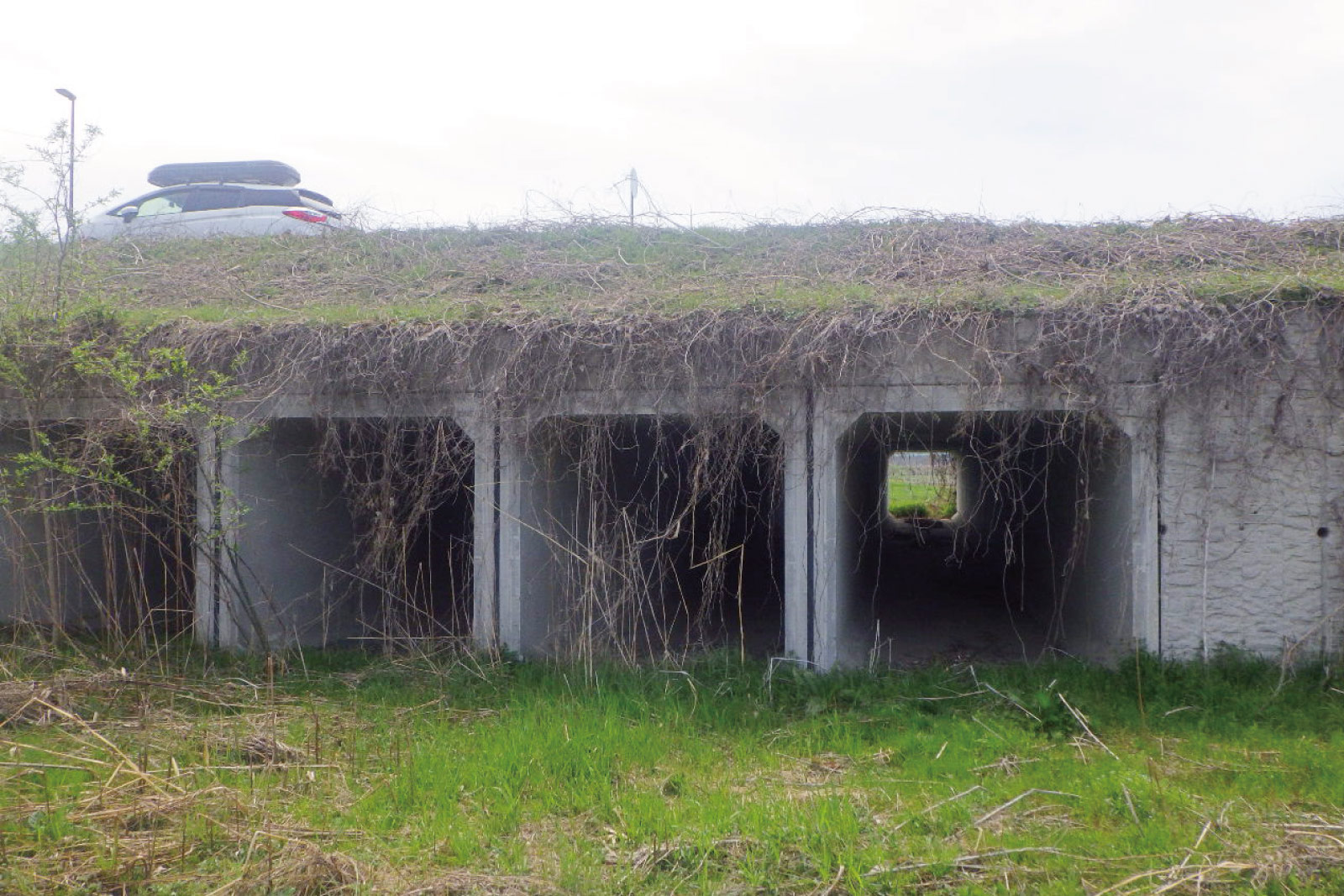

施工前

20260807-1

20260807-2

20260807-3

20260807-4

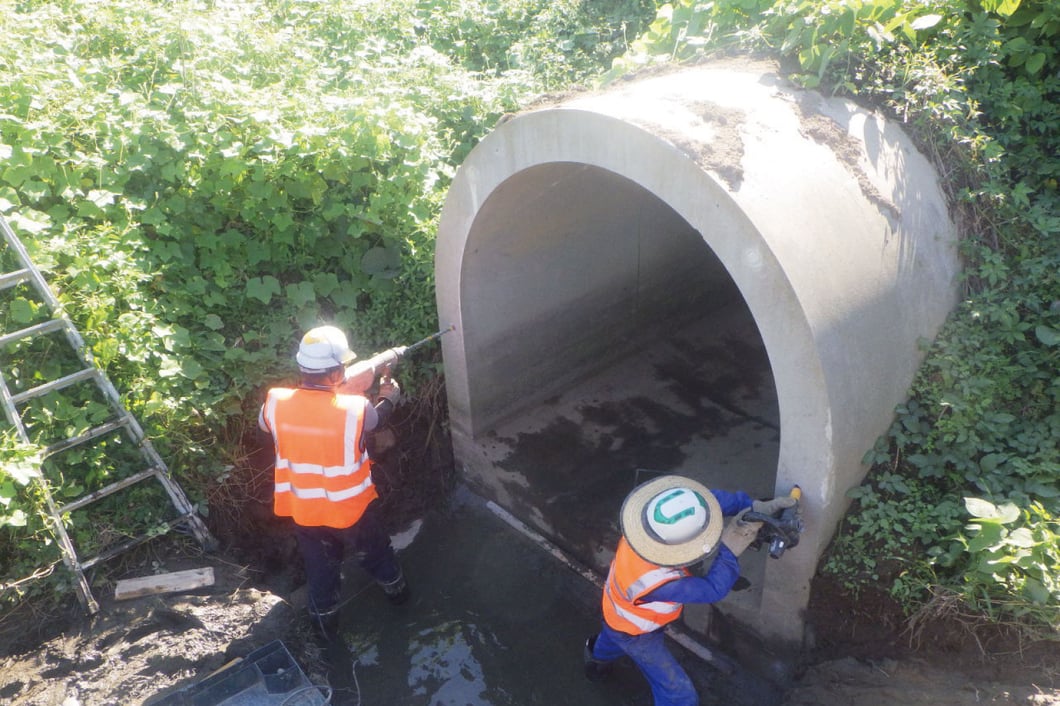

施工中

20260807-5

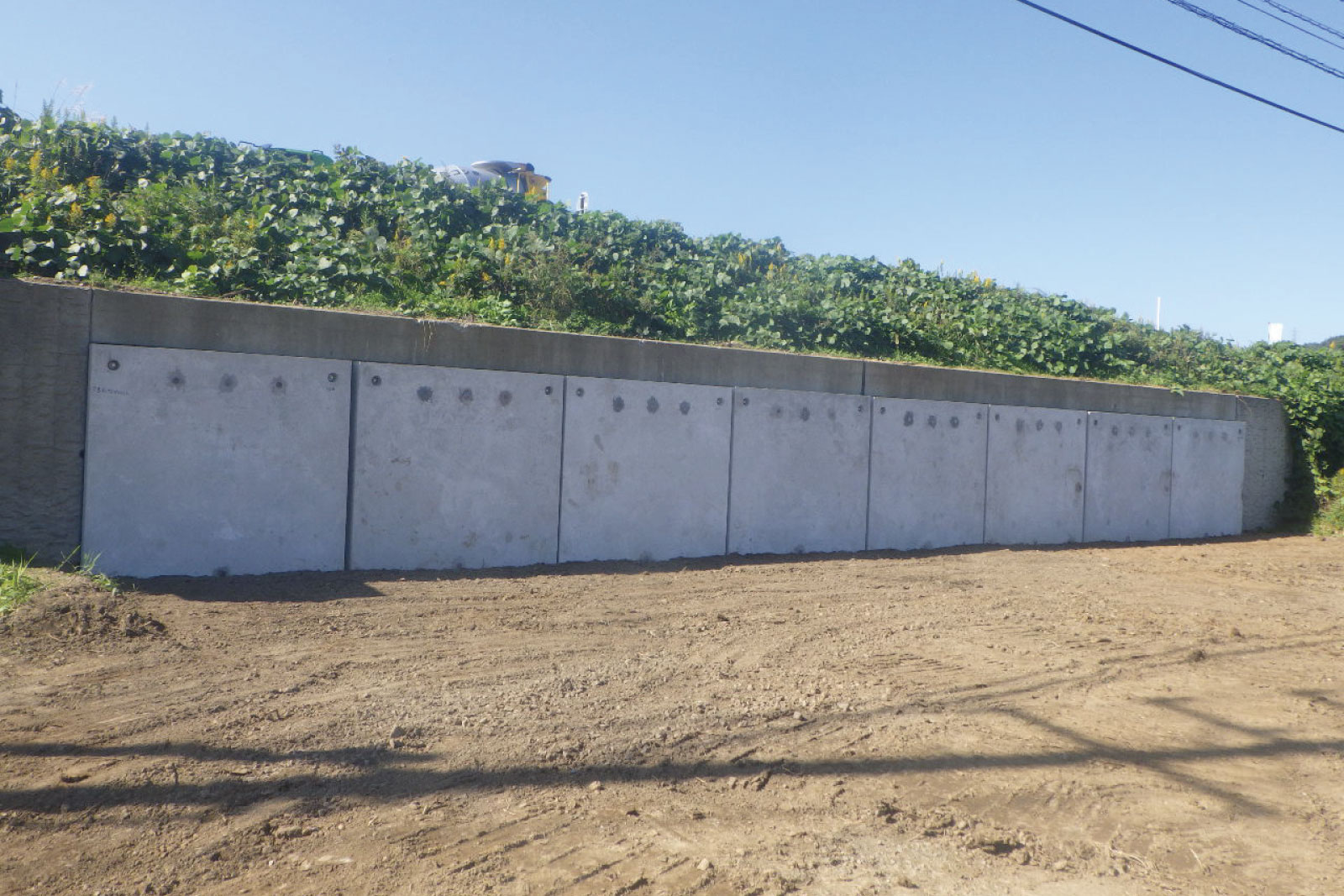

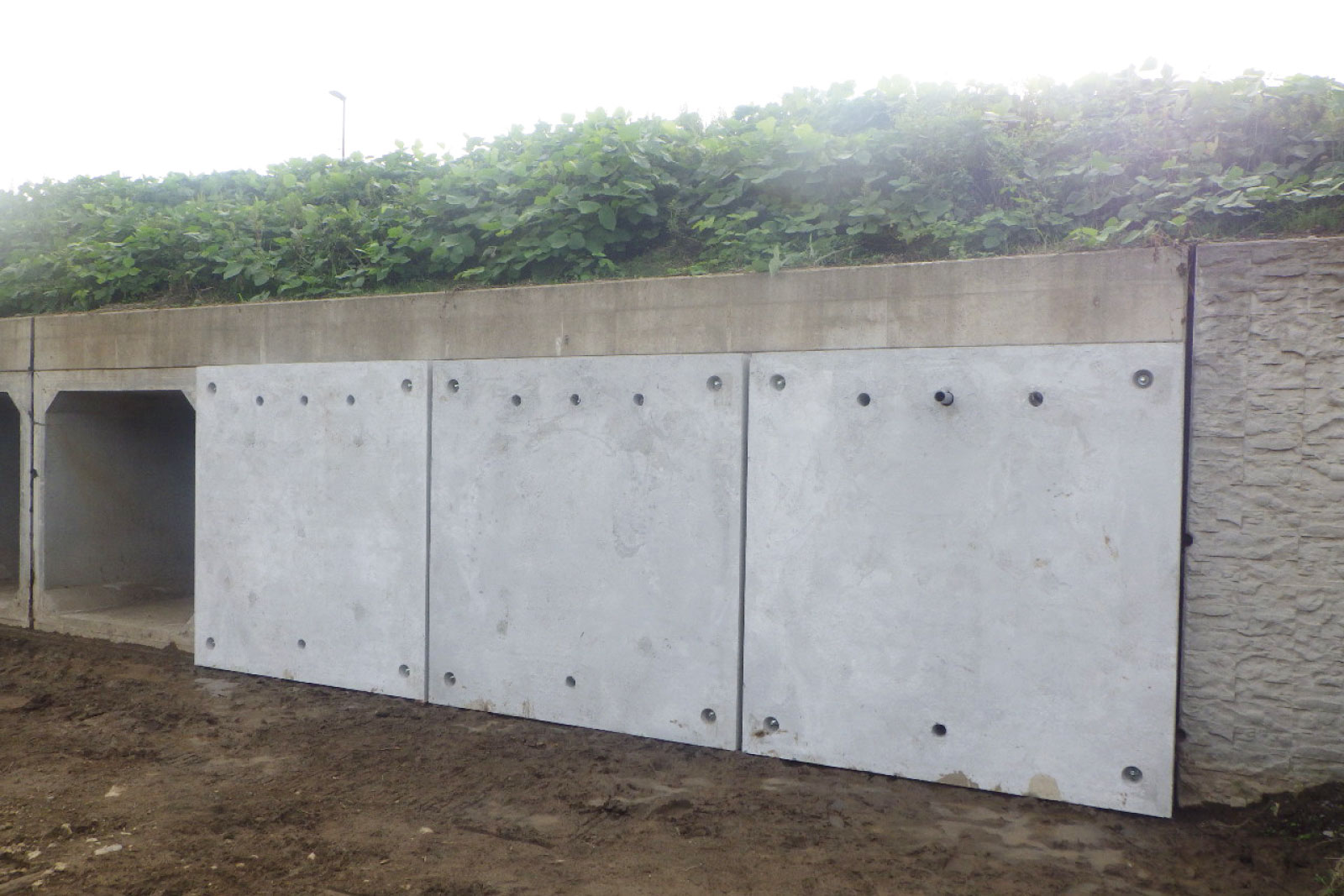

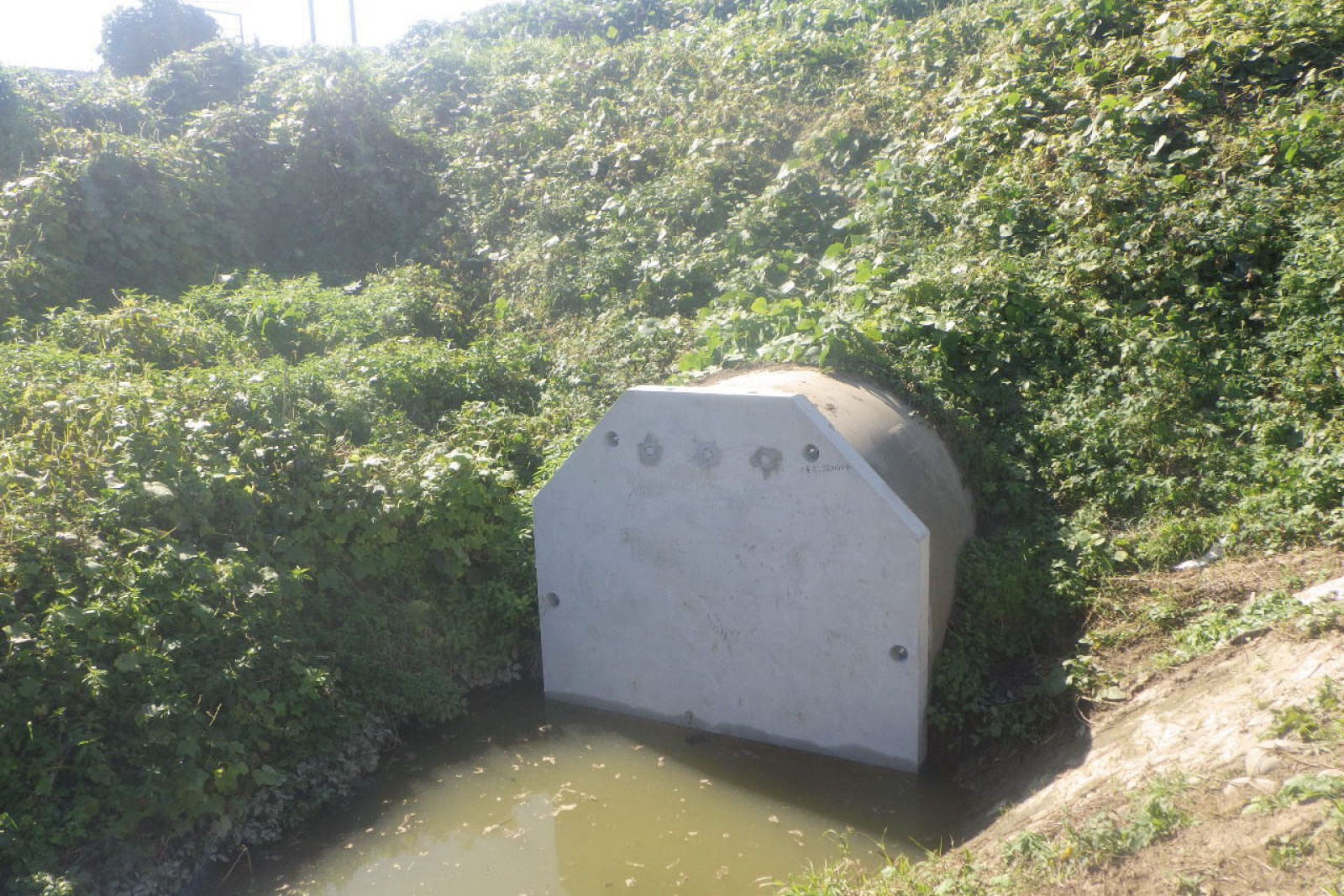

完成写真

20260807-6

20260807-7

20260807-8

高見澤ではお客様の課題にお応えする特注品対応も承っております。

是非お気軽にご相談、お問い合わせください。
