現場概要

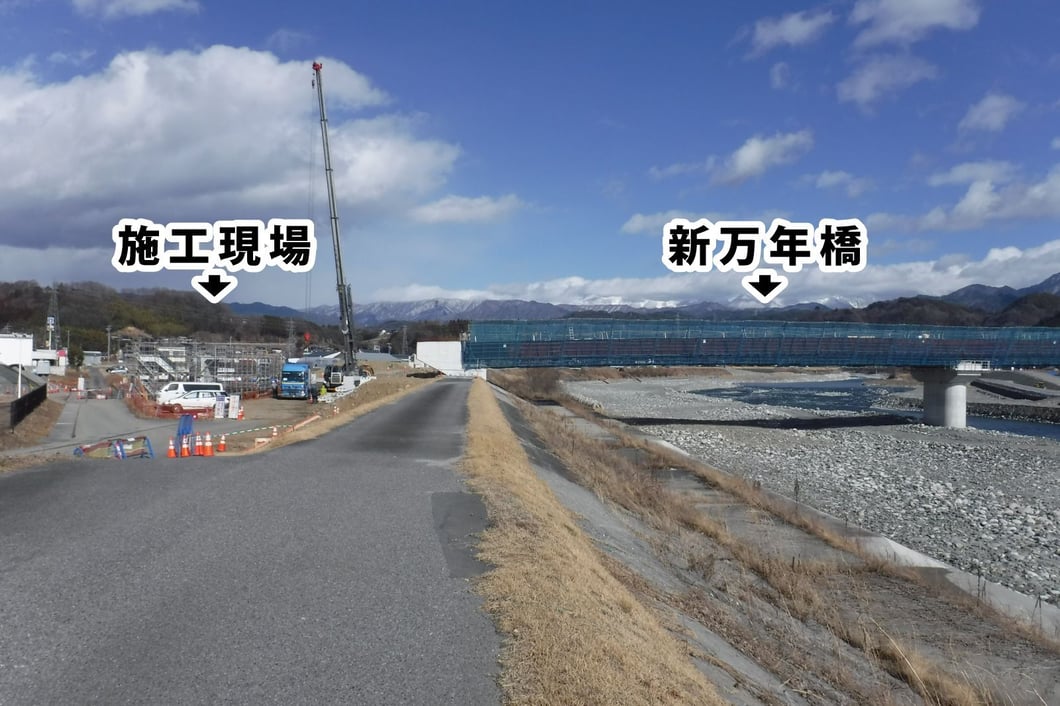

現場は長野県下伊那郡にある、「新万年橋」。豊丘村と高森町を結ぶ「旧万年橋」の老朽化に伴う架け替えとして、新設されています。

ボックスカルバートは橋下のアンダーパスとして納入されました。

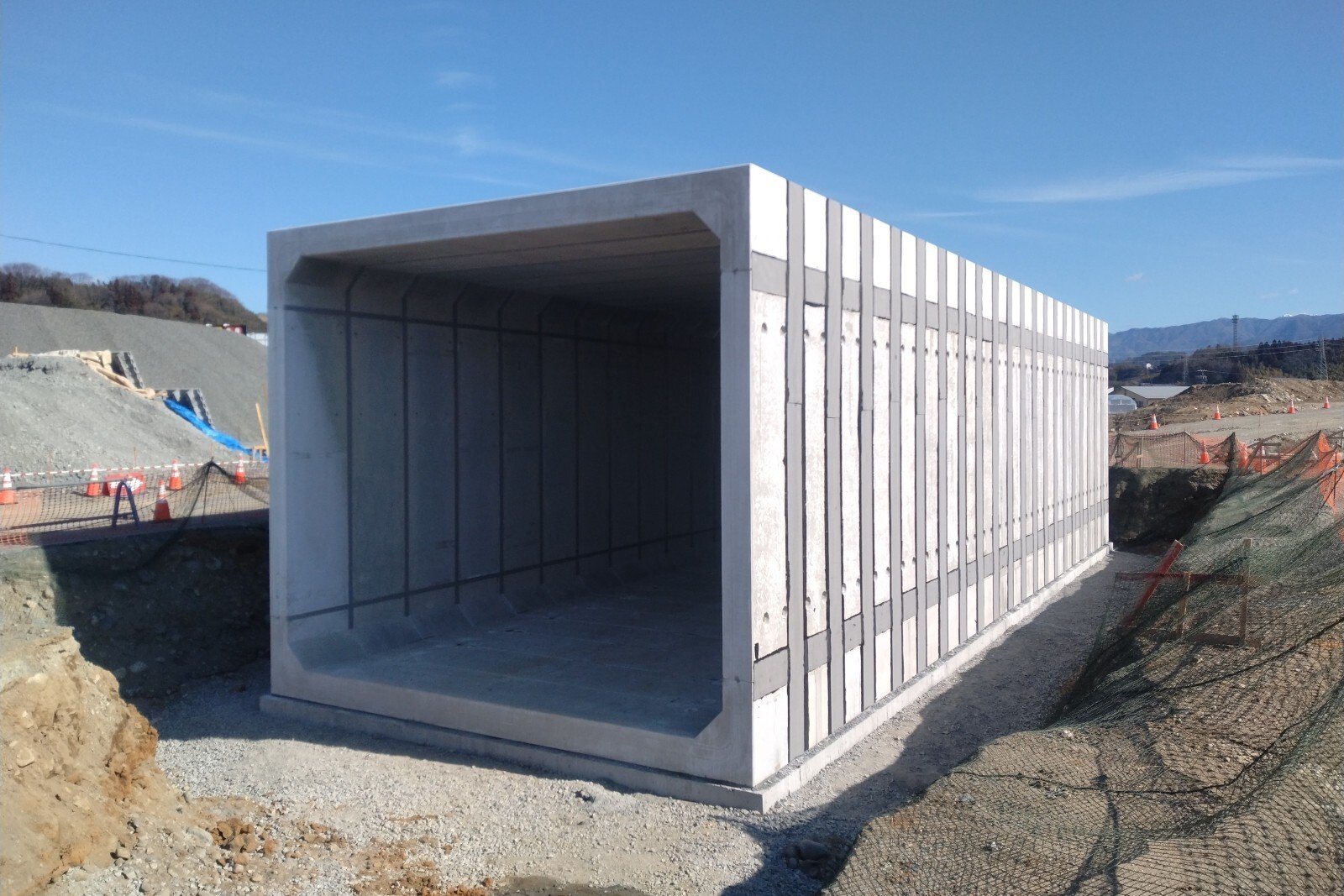

4分割の大型ボックスカルバートの据え付け

4分割大型ボックスカルバート

・幅 6000mm　・高さ 5000mm　・据え付け延長 21.0m

本事例で採用されたボックスカルバートは当社の実績の中でも最大規模となり、４分割の製品は初めての製造となりました！

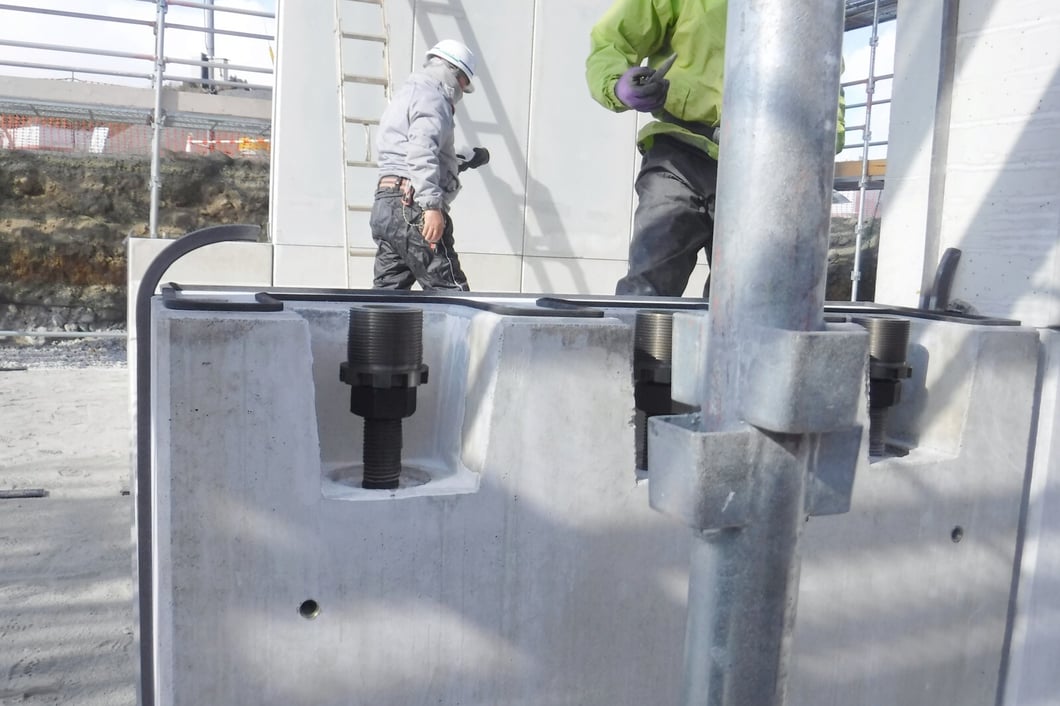

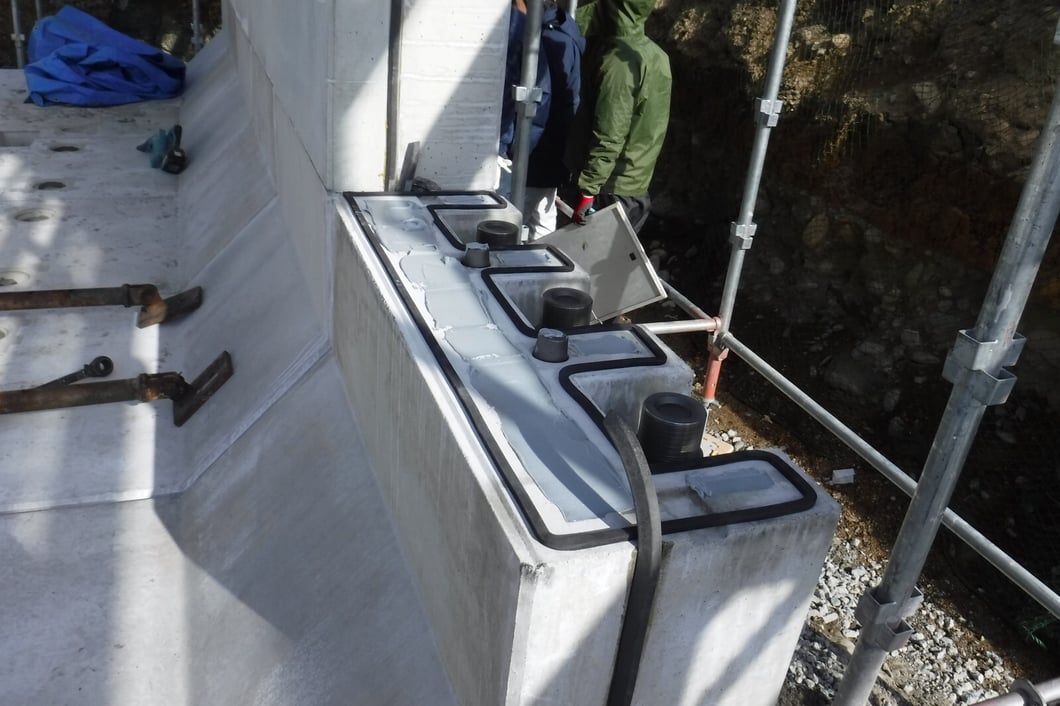

部材同士はネジで連結

部材の連結はネジ式のジョイント工法が採用されました。

部材同士をネジ構造で機械的に結合することで、接合部の位置精度を高めるとともに

締め付け・管理がしやすく、剛性・耐久力を安定して確保できます。

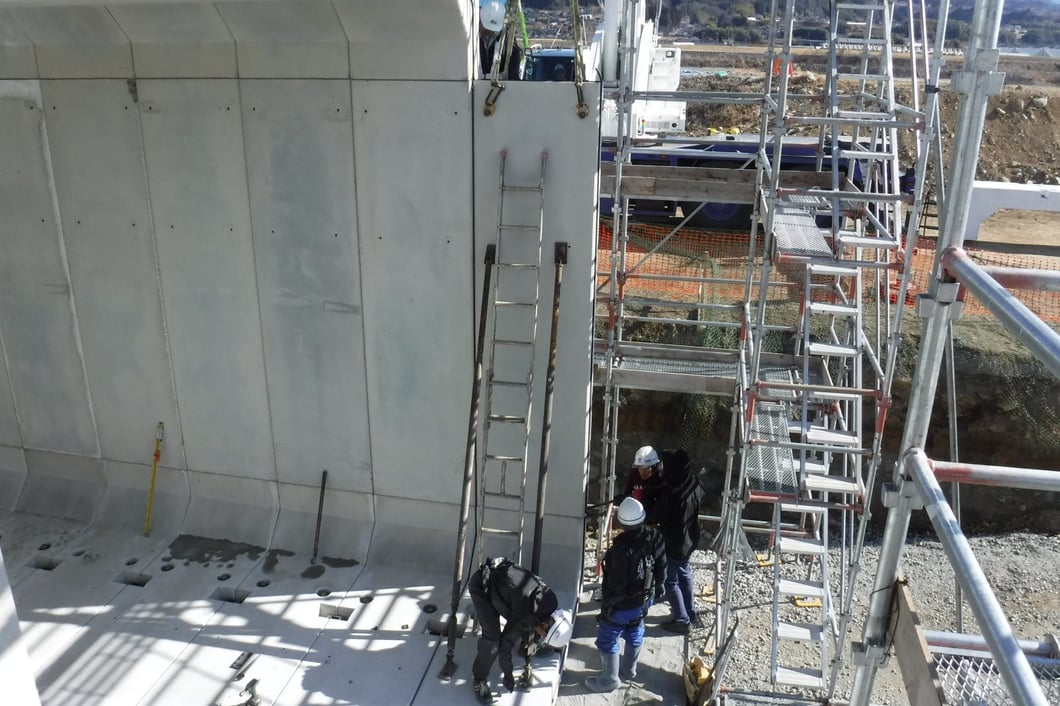

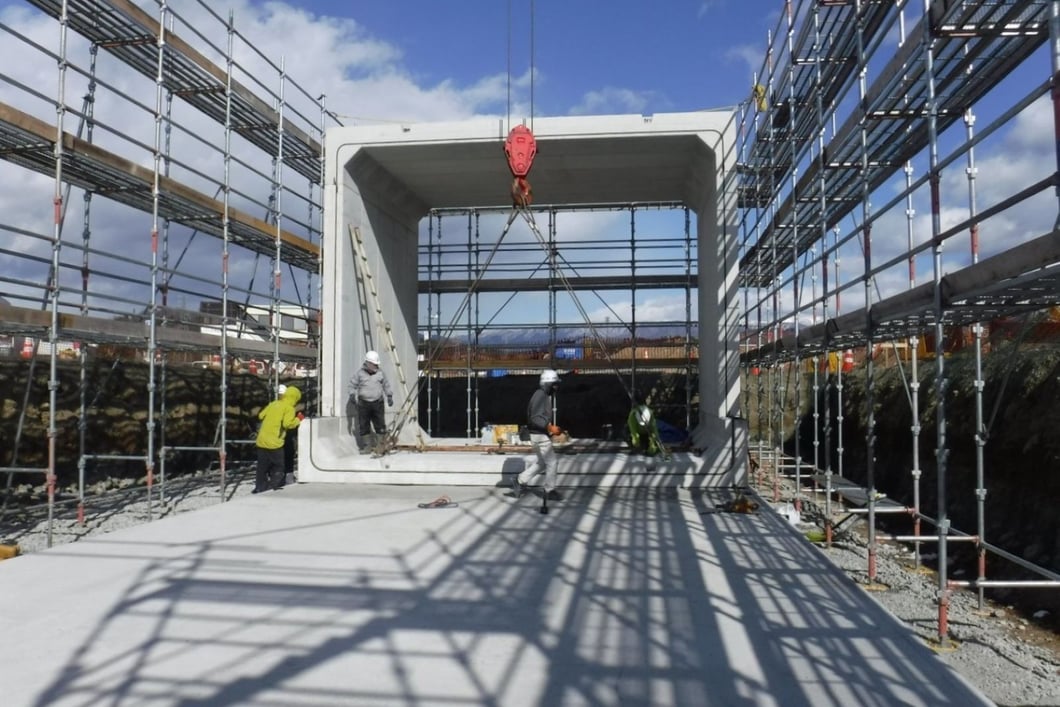

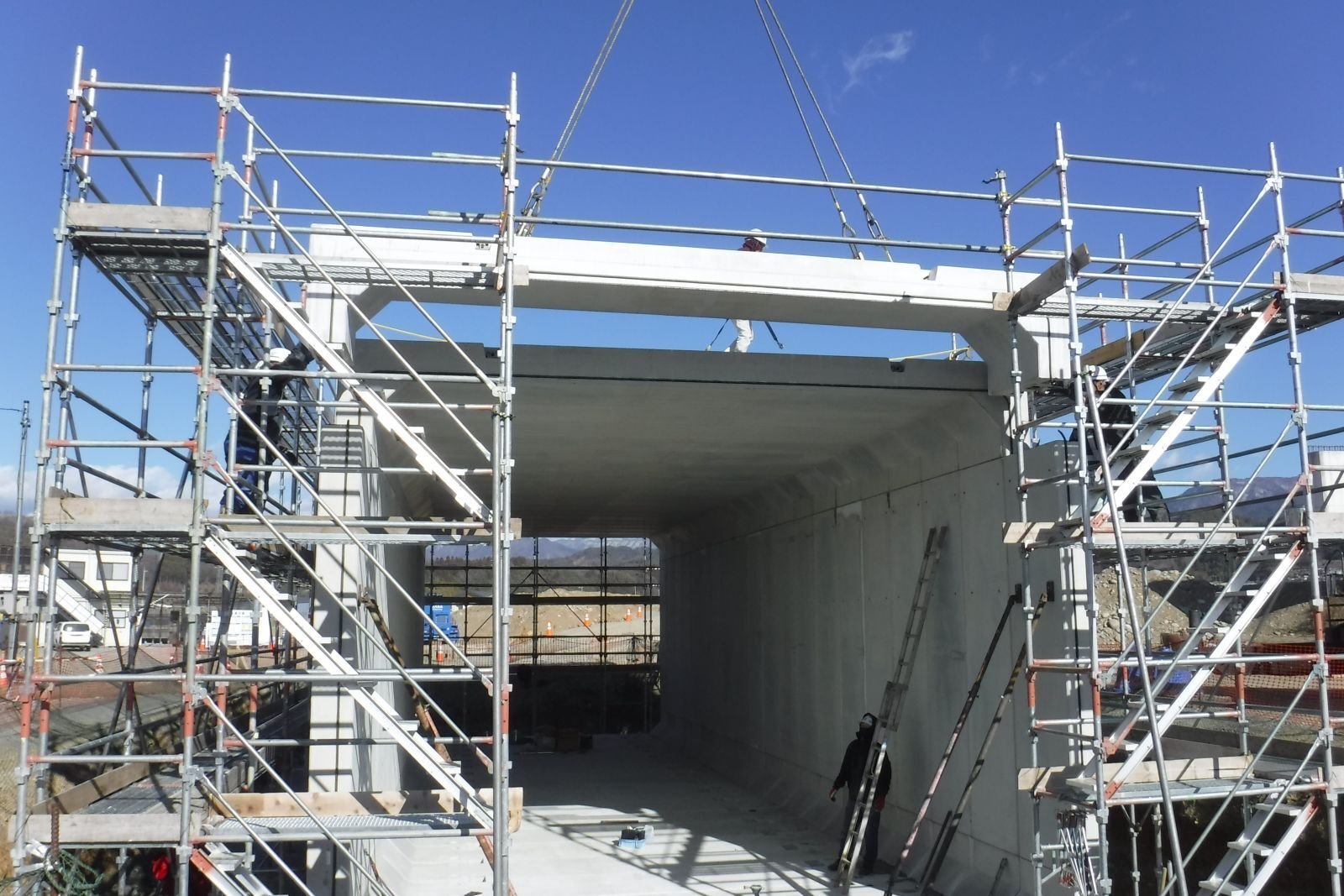

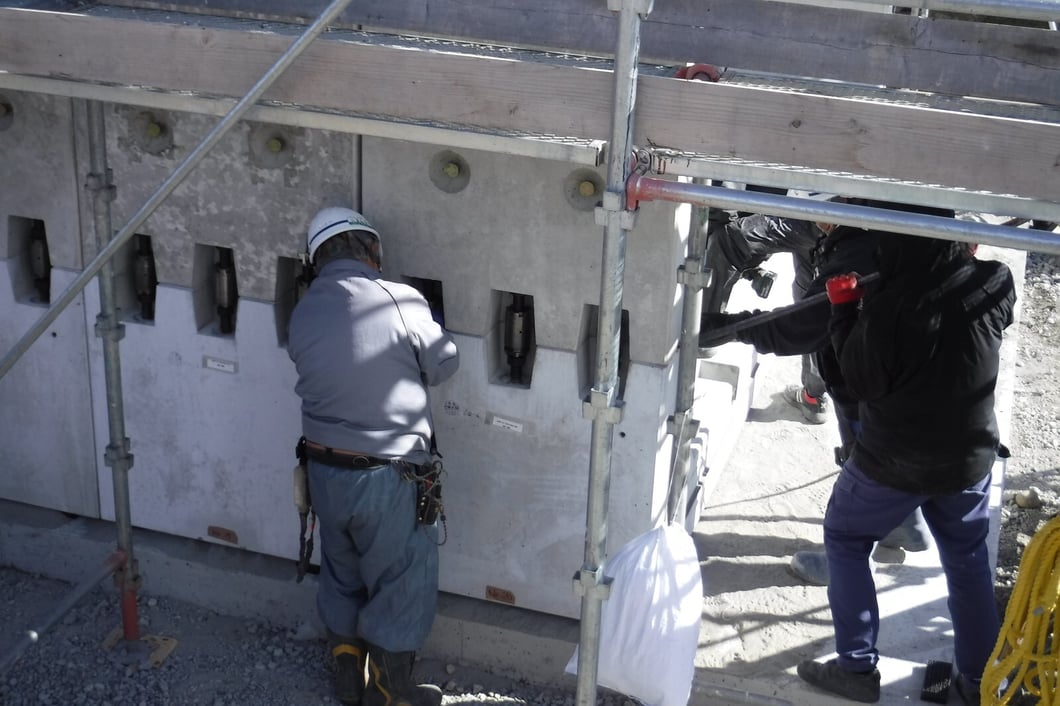

施工中の様子

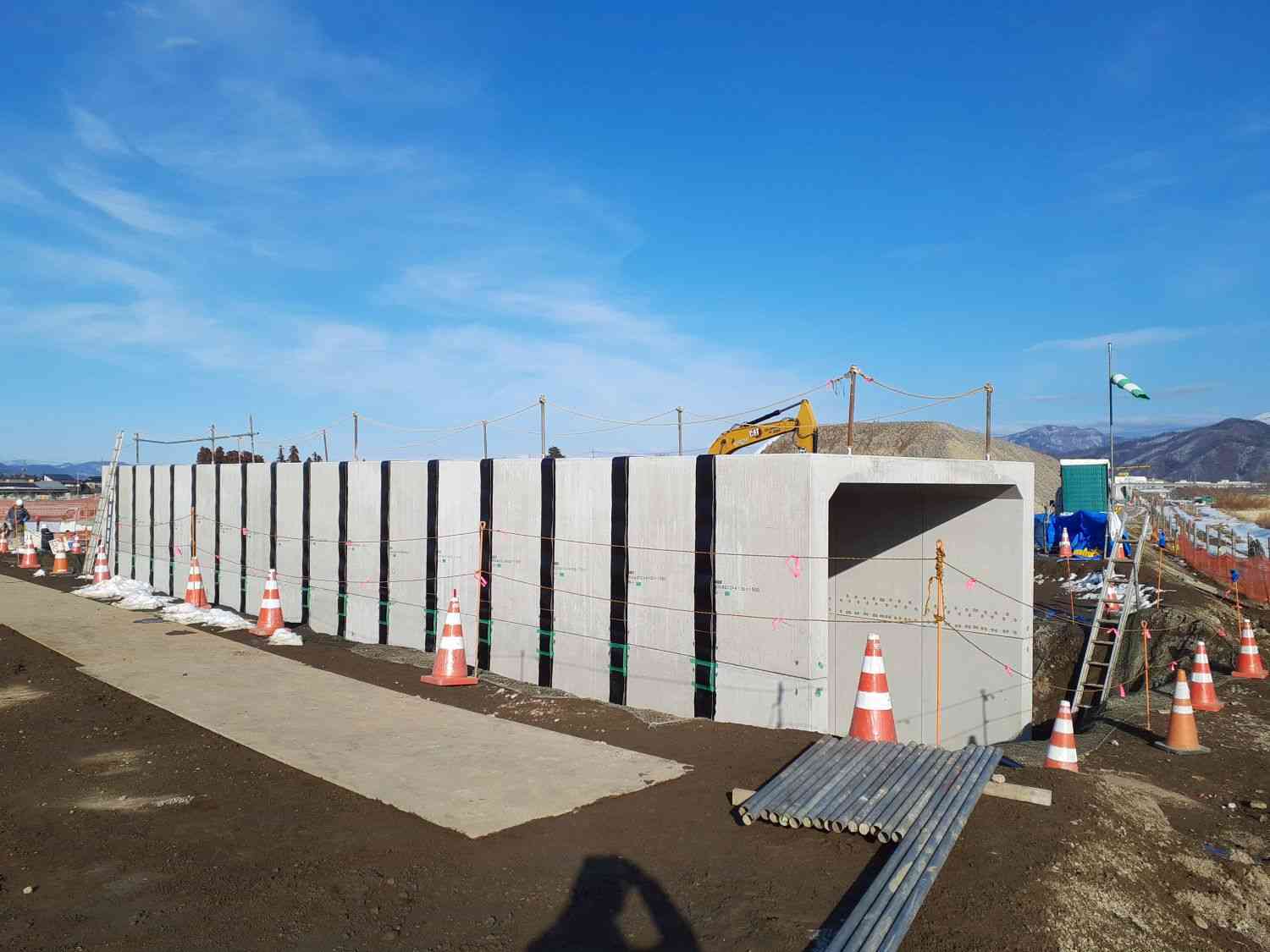

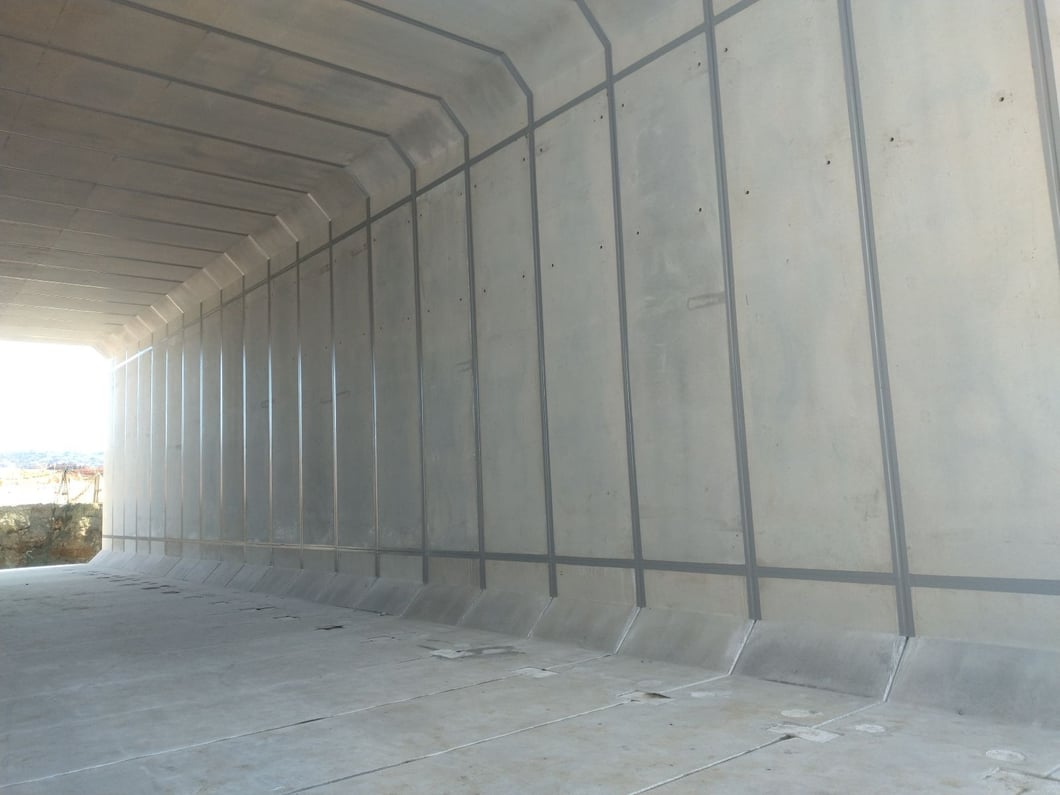

完成後

今回納入された大型ボックスカルバートはCO2排出を抑えた環境に優しいコンクリート「Locacon（ロカコン）」で製造されています。

また、現場打や他工法との比較検討も行います。ぜひお気軽にお問い合わせください。
